Beschreibung
für 5,0-8,5 mm Kabeldurchmesser, mit Schraubkappe, werkzeugfreie LSA-Montage

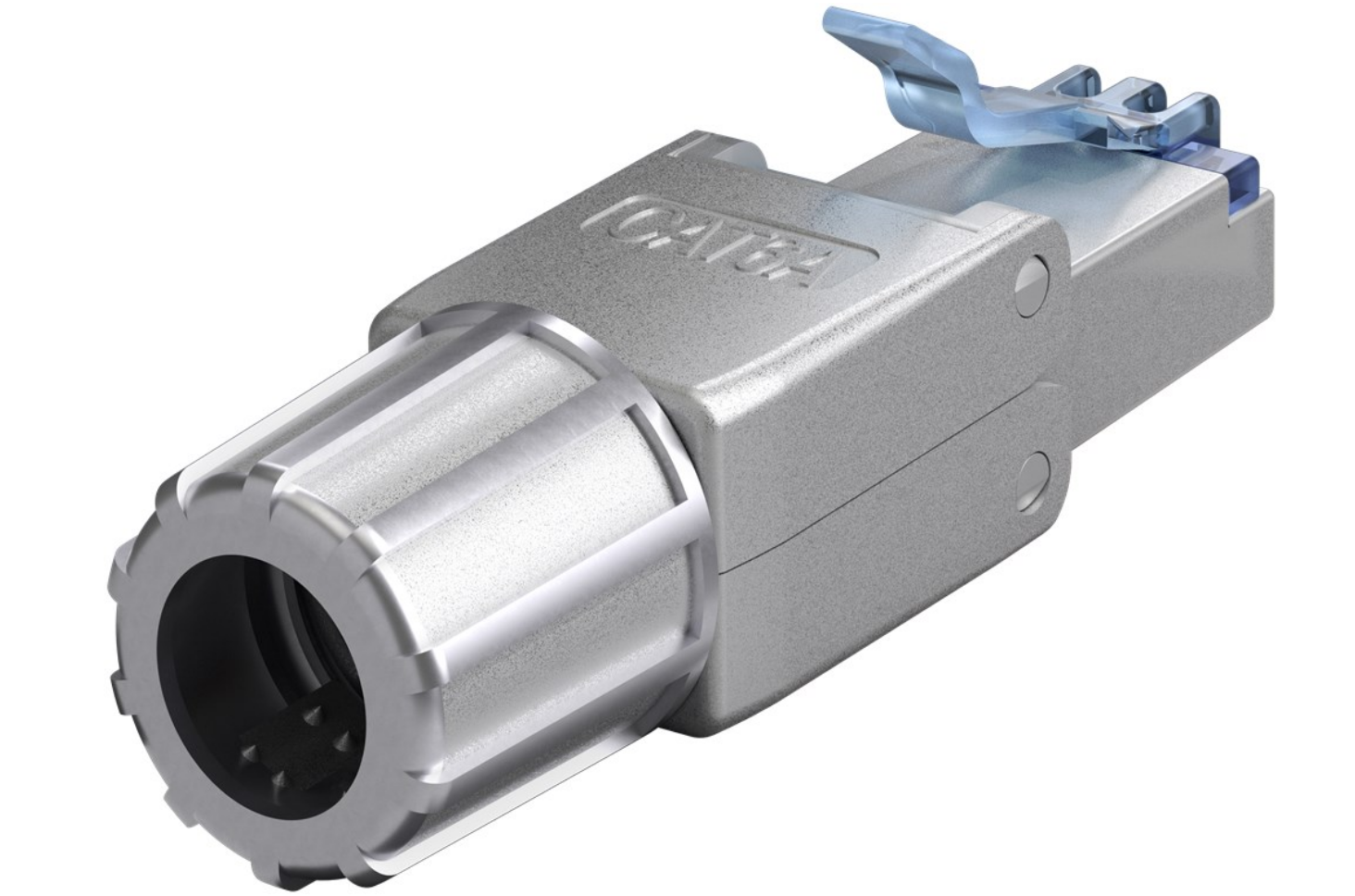

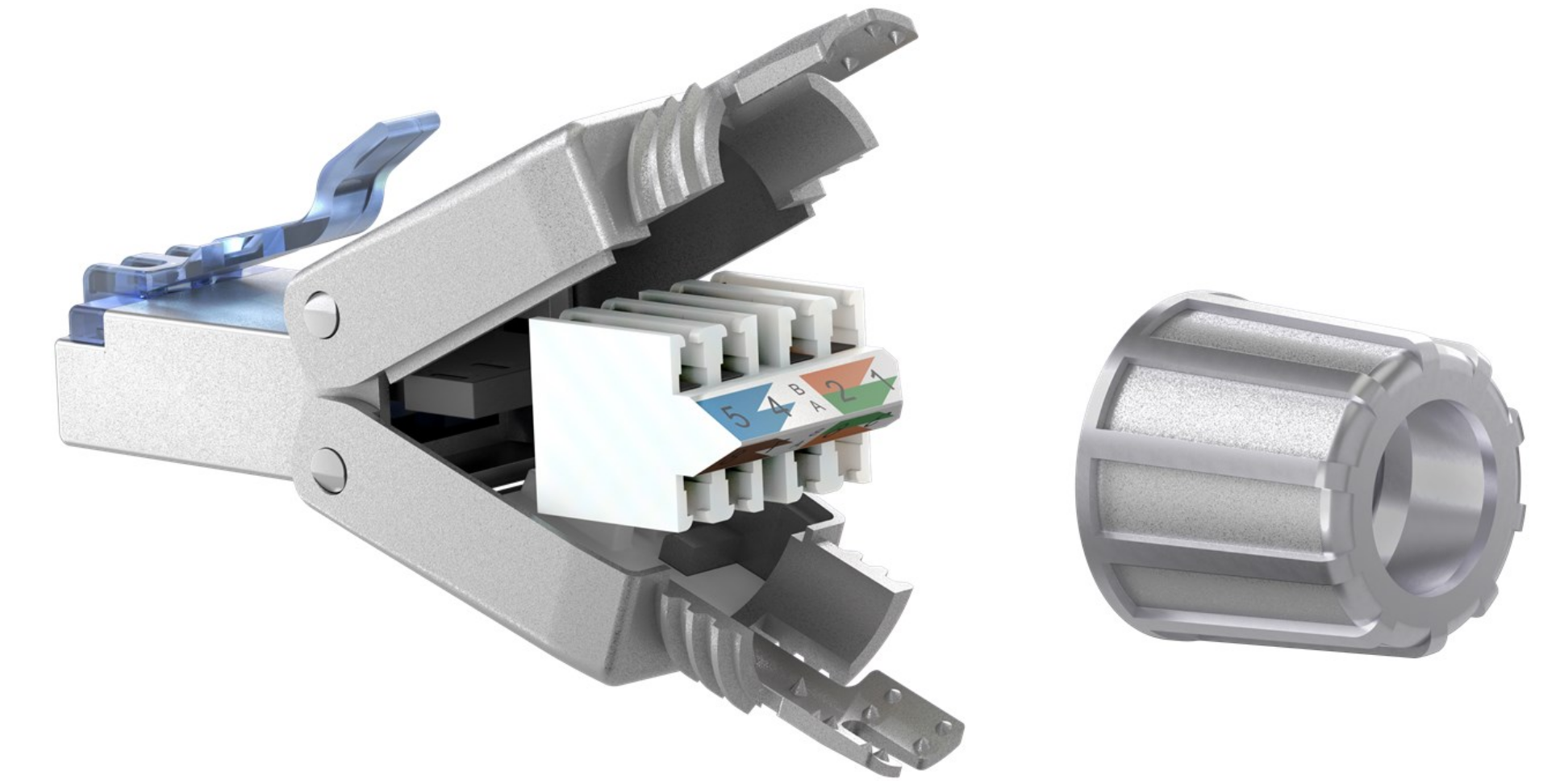

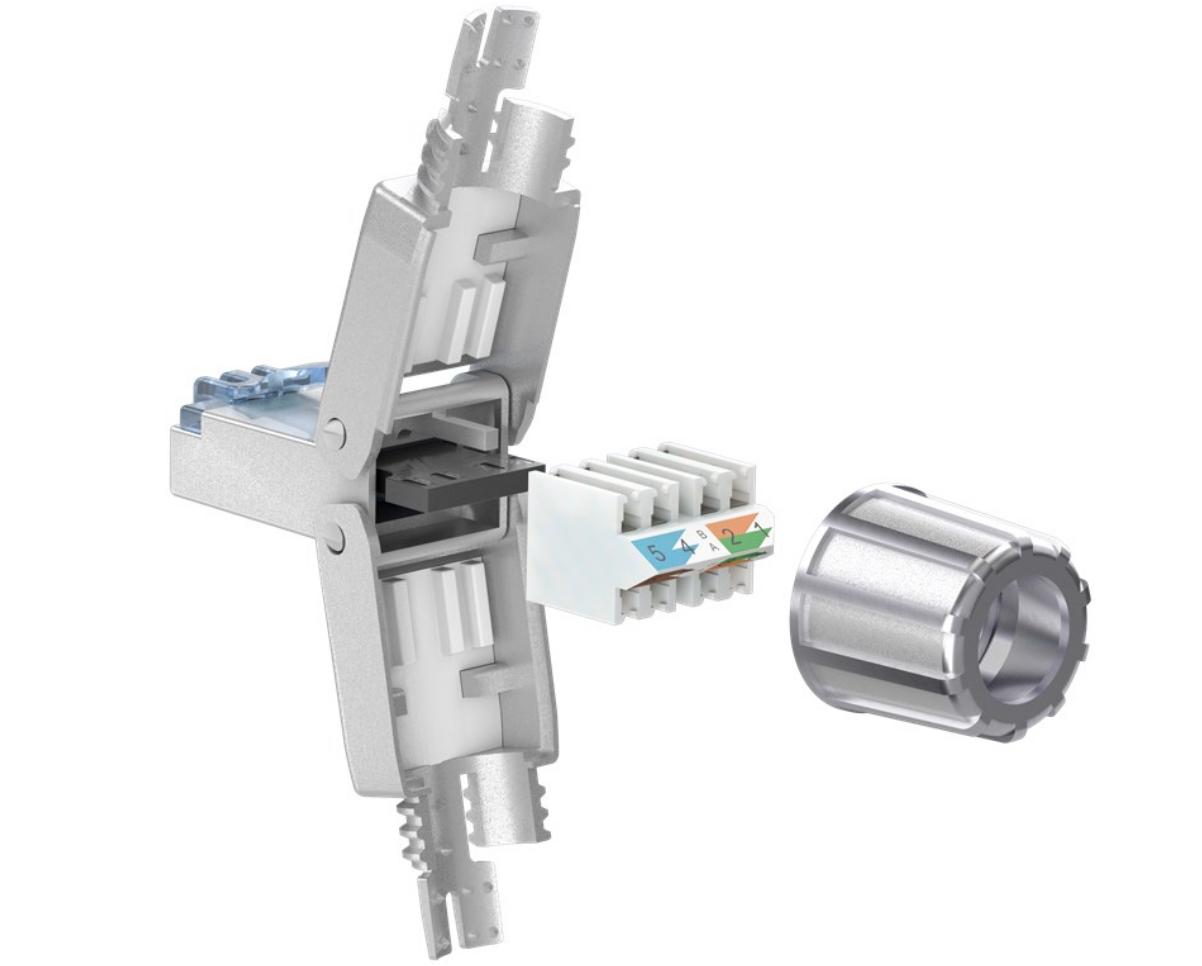

Der RJ45-Stecker ist durch den praktischen Klappmechanismus zeitsparend und einfach am CAT-Kabel zu installieren. Dank LSA-Montagetechnik ist außerdem kein zusätzliches Werkzeug erforderlich. Die einzelnen Adern werden auf die farbig gekennzeichneten Kontakte gelegt und durch einfaches Zusammendrücken des Steckergehäuses fixiert.
Feldkonfektionierbarer Netzwerkstecker, geeignet für Rundkabel in den Ausführungen Massivleiter (AWG 22/1 - 26/1 solid) und Litzenleiter (AWG 22/7 - 24/7 stranded)
- Für eine schnelle, werkzeuglose Montage an Netzwerkkabeln durch einfaches Zusammendrücken des Steckergehäuses und Verschrauben der Zugentlastung
- Der CAT-6A-Stecker unterstützt Power over Ethernet (PoE++, 4PPoE, Ultra PoE) gemäß IEEE802.3bt sowie 10GBase-T (abwärtskompatibel)
- Der RJ45-Stecker eignet sich zur Konfektionierung an ein CAT-6A-Verlegekabel, um ein Netzwerkkabel von individueller Länge herzustellen (Kabelführung: 180°)
- 3-μm-vergoldete Kontakte und STP-Schirmung sorgen für Langlebigkeit und eine optimale Signalübertragung
- Der RJ45-Anschluss ist TIA-568A/B-farbkodiert
passend für Kabel mit AWG: 22 – 26
Massivleiter: 1/22 AWG (0.65 mm) - 1/26 AWG (0.4 mm)
Durchmesser der isolierten Leiter: Ø 1.0 mm - 1.5 mm
Litzenleiter: 7/22 AWG - 7/26 AWG
Durchmesser der isolierten Leiter: Ø 1.0 mm - 1.5 mm
Außendurchmesser Kabel: Ø 5.0 mm - 8.5 mm
Anschluss, Typ: RJ45-Stecker (8P8C)
Anschluss 2, Typ: Klemmleiste für LSA Montage (werkzeugfrei)
Anschluss, Kontaktmaterial: vergoldet 3μm
Kontaktierung: 8 Pi
Spezifikation: CAT 6A
Schirmungsklasse: STP
AWG: 22 - 26
Signalübertragung: max. Bandbreite
500 MHz: Allgemein

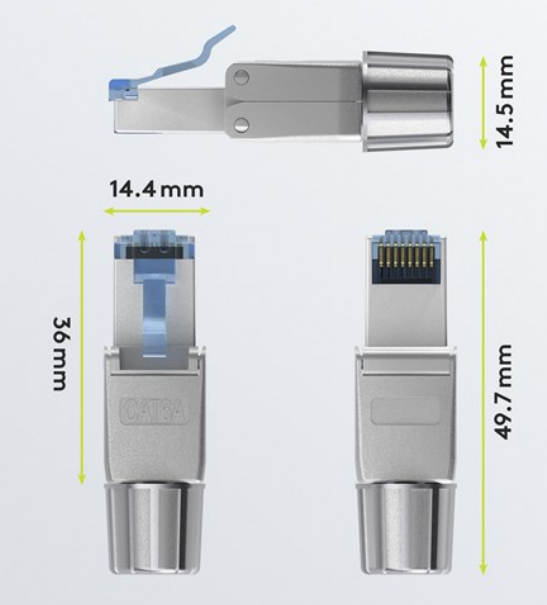

Länge: 49.7 mm
Breite: 14.4 mm
